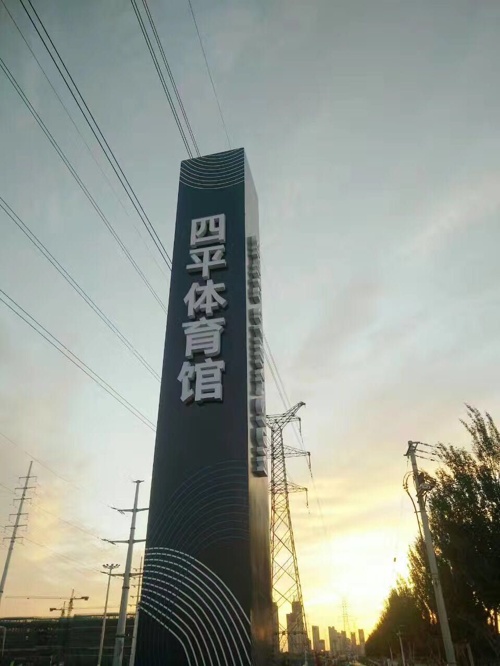

四平體育館位于吉林省四平市鐵西區佳合花園南門西側，建筑面積22316.42平方米，建筑高度為30.45米，能夠容納6000多名觀眾，以滿足舉辦大型比賽擴聲，大型文藝演出活動的要求。本次設計包括：體育館擴聲系統、訓練館擴聲系統、公共廣播系統、視頻會議室、貴賓接待室、新聞發布廳。
由于體育館的吊頂較高且現場建聲環境差強人意，由此導致混響時間過長，而比賽擴聲要求較大的聲壓級和良好的語言清晰度，因此業主要求有清晰、明亮的擴聲系統，以滿足舉辦大型比賽擴聲，大型文藝演出活動的要求。
體育館擴聲系統：
易科工程師選擇美國專業EAW揚聲器、意大利Powersoft數字功放以及英國 ALLEN&HEATH 調音臺形成一套高標準的擴聲系統。
揚聲器系統選用多只EAW JFL213，4只分為一組于體育館馬道下方吊掛安裝覆蓋觀眾席及比賽場地，JFL213緊湊型二分頻線性陣列模塊集合了EAW創新線性陣列技術。音箱整體重量輕， 方便移動，非常適合體育館場地。8只可吊掛的輕量級超低頻音箱JFL118，2只一組覆蓋觀眾席及比賽場地于馬道下方吊掛安裝，JFL118與JFL213線陣列音箱配套使用能有效擴展其低頻響應。選用2臺EAW UX8800音箱處理器對EAW音箱進行處理,將JFL213的性能發揮到極致。
調音臺ALLEN&HEATH GLD112連接AR2412主音頻機架、AB168便攜式音頻機架，當AB168與GLD-112調音臺或AR2412音頻機架連接時可提供16路XLR卡儂輸入和8路 XLR卡儂輸出。配合10臺Powersoft i5204功放用以驅動EAW JFL213、JFL118。
訓練館擴聲系統：
4只Community R.5-99TZ于訓練館吊頂安裝，R.5-99TZ是兩分頻定壓全頻音箱，能在室外室內應用場合提供全頻聲投射。它的寬范圍、平滑頻率響應和高頻確保了高保真音樂重放、清晰言語的投射和低失真。
公共廣播系統：
體育館內的公共廣播揚聲器系統則選用上百只EAW CIS2.6分區覆蓋安裝在各層天花上，CIS2.6屬于緊湊型的二分頻平嵌安裝式音箱總成，為固定安裝到典型的天花板壓力通風空間而設計。42只SMS2.6T低頻音箱同樣安裝在各層天花上進行分區覆蓋，SMS2.6T音箱設計緊湊，適合各類墻面安裝應用。
選用Apart AUDIOCONTROL 12.8 處理器分區控制矩陣，音源系統選擇Apart DIMIC1，搭配AUDIOCONTROL12.8一起使用，通過用戶圖形安裝界面可以進行方便的設置。1臺Apart PC1000RMKII的多音源CD/USB/SD卡音樂播放器。
功放系統使用的是Apart REVAMP4240T分區定壓功放，由以上產品組成的一套公共廣播系統，安裝完成后，該項目負責人對現場擴聲效果非常滿意，他評價道：“在惡劣的建聲環境下能達到如此清晰，明亮的擴聲效果實屬難能可貴。另外GLD112調音臺操作簡便，特別是可一鍵調取預設恢復初始設置，對現場非專業的操作人員極為適用�！�
品牌：EAW/Powersoft/Allen&Heath/Community/Apart
產品：
EAW：JFL213、JFL118、UX8800、 CIS2.6、SMS2.6T
Powersoft：i5204
Allen&Heath：GLD112
Community： R.5-99TZ
Apart：AUDIOCONTROL 12.8、DIMIC1、PC1000RMKII、 REVAMP4240T
應用：體育場館
|
